熟料散裝機

一、熟料散裝機概述：
江蘇中礦生產的熟料散裝機是從庫內將熟料（≤50mm）自動輸送到熟料散裝車船的設備。庫底水泥熟料散裝設備主要由手動棒閥,電動扇形閥，卷揚裝置，伸縮卸料裝置、收塵軟管，電容式限位開關，電控系統等部分組成。用戶也可選用庫側熟料散裝設備。

熟料散裝機

二、技術參數表：

技術性能	技術參數
輸送物料	水泥熟料或類似塊狀物料
物料容重	熟料1.45t/m3
物料溫度	<=80℃
物料粒度	<=50(mm)
裝車能力	200t/h
卸料頭伸縮距離	根據用戶要求定制
手動棒閥	790x790mm 410x410mm
電動扇形閥	DZG1103 2x1.1KW
氣動棒閥	DTY700-400/100 1.5KW(氣缸：QGB125x400-MP4)
卷揚機	CD1-18D 功率：3KW 升降速度：8m/s
電容式限位開關	FTC131探頭規格：探頭直徑ф25x400 工作壓力10bar 工作溫度-20℃-80℃ FTM131探頭規格：探頭直徑ф20x230 加長170mm 工作壓力10bar
裝機功率	～5.2Kw ～4.5Kw(~3KW)
參照圖	SZT300-Ⅰ/1、SZT300-Ⅱ/2、SSQ300-Ⅲ
機型	庫底、庫底、庫側

工作原理：
當運輸工具進入位置后，打開棒閥相應的棒條數量。按住控制柜的“下降鈕”，下料頭到位后會自動斷開升降電機電源，按“裝車鈕”進入御料狀態，輔助配套設備會相應開始工作，卸料產生的灰塵通過進料斗，由伸縮收塵軟管進入收塵器凈化，當下料頭的物料裝滿時，下料頭邊上升，邊報警，上升距離要在裝料前設置。若上升距1米，則將時間繼電器的時間調為T＝1/V。在上升過程中裝料始終在進行，當下料頭滿時，再重復上述動作，到達料滿位置后，按停車鈕，使電振機反制動，或關閉扇形閥下料停止工作，其它設備相應停止工作。停車后可按上升按鈕讓下料斗離開物料一定距離，確保運輸工具的移動，再對準第二個卸料工位。直到整個料倉裝滿為止。

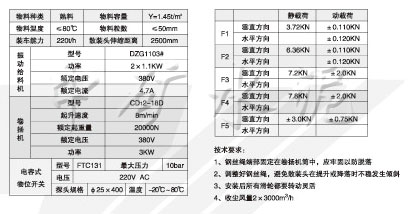

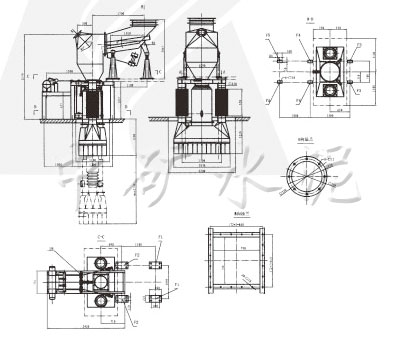

SZT300-Ⅰ/1熟料散裝機技術參數及示意圖
