高溫蝶閥(YDDB型)(煙道擋扳)





一、用途
    　YDDB高溫蝶閥(高溫?zé)煹罁醢?與手動蝸輪、蝸桿或氣動。電動執行機構配套使用，廣泛應用于石油、化工、水泥、電力余熱鍋爐系統、安裝在高溫?zé)煔夤艿郎?，接受調節信號自動控制或切斷。

二、特點
　　YDDB高溫蝶閥(高溫?zé)煹罁醢?閥體帶襯里閥板和閥座，均采用OCr25Ni20，軸采用Cr18Ni9Ti耐熱不銹鋼制造。高溫蝶閥(高溫?zé)煹罁醢?具有高強度、耐磨、抗腐蝕等性能，結構上設有空氣吹掃孔，使閥門在高溫條件下有利于正常運行，減少積灰，使閥板不出現卡死現象、從而保證閥板開啟靈活。
    　高溫蝶閥(高溫?zé)煹罁醢?根據用戶的需要，高溫蝶閥(煙道擋板)亦可設計制造成方形，上園下方形，以適用不同截面形狀煙道的需要。煙道擋板配用手動執行機構（當直徑φ≤900mm時配手輪機構），裝有指針和0~90指示牌，以指示閥板開啟程度。


三、技術參數
    　介質：煙氣
    　泄漏率：≥2%
    　壓力：0.05Mpa
    　溫度：1100℃
    　注：有關電動、氣動技術性能，參照南通中礦電動、氣動執行機構技術性能或與南通中礦技術開發部聯系洽談。

四、型號示例

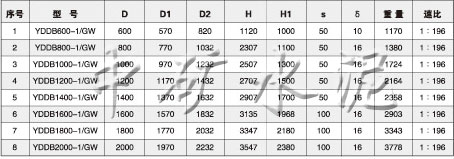

    　YDDB—2000—I/GW  手動操作   帶襯里

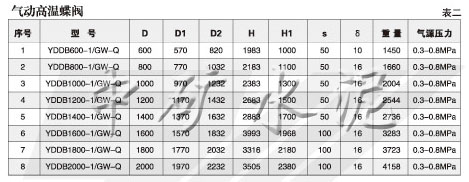

    　YDDB—2000—I/GW—Q  手動操作   帶襯里

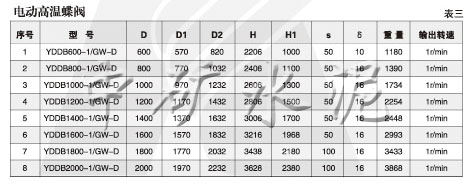

    　YDDB—200—I/GW—D  電動操作   帶襯里
