輕型蝶閥

丁寶勤 13906276368(技術)

電話：0513-88400999 傳真：0513-88400998 郵箱：[email protected]

輕型蝶閥普遍適用于建材、玻璃、礦山、電力、輕工、造紙等行業的通風、環保工程等管道系統中。對管道中氣體介質按不同控制信號調節流量大小和切斷。

輕型蝶閥

結構特點：
輕型自動蝶閥采用碳素鋼焊接。具有重量輕、結構簡單、流阻損失小、操作靈活、指示方位明確、維護方便、使用壽命長、可任意安裝等特點。配用電子式電動執行器及有關配件，可實現手動、自動無干擾切換。采用電子控制模塊 , 無須外接伺服放大器 , 直接接受儀表或計算機輸出 4 ～ 20mA 信號 ，按輸入信號和電裝位置進行智能調整自動定位。能微機程控、自動控制或中央集中控制，是實現自動化控制操作、調節流量的理想設備。

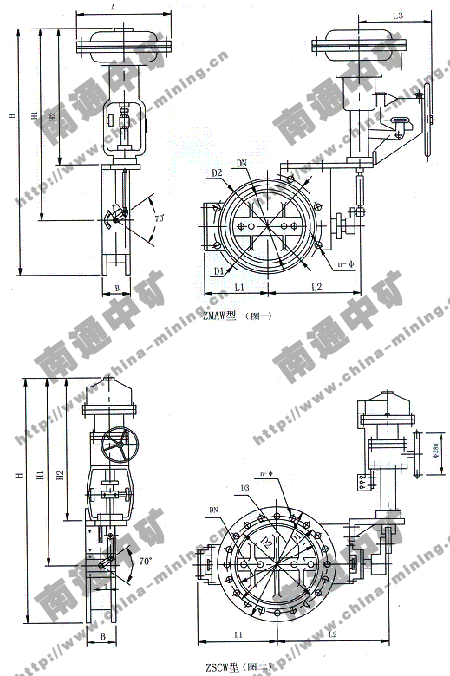

外形連接尺寸：

DN	D	D1	B	n-d	E	E1	L
100	160	135	80	4-Φ10	505	405	260
150	210	185	80	8-Φ10	555	430	260
200	260	235	80	8-Φ10	605	455	260
250	310	285	100	12-Φ10	655	480	260
300	360	335	100	12-Φ10	705	505	260
350	410	385	100	12-Φ10	755	530	260
400	480	445	120	16-Φ12	805	555	260
450	530	495	120	16-Φ12	895	610	260
500	580	545	120	20-Φ12	945	635	260
600	680	645	120	20-Φ12	1045	685	260
700	780	745	140	20-Φ12	1145	735	380
800	880	845	140	24-Φ12	1245	785	380
900	980	945	140	24-Φ12	1345	835	380
1000	1100	1055	160	28-Φ14	1445	885	380
1100	1200	1155	160	28-Φ14	1545	935	380
1200	1300	1255	160	28-Φ14	1645	985	380
1300	1400	1355	160	32-Φ14	1765	1045	380
1400	1500	1455	160	36-Φ14	2010	1230	380
1500	1600	1555	160	36-Φ14	2110	1280	380
1600	1700	1655	160	40-Φ14	2210	1330	380
1700	1820	1765	200	40-Φ18	2310	1380	380
1800	1920	1865	200	44-Φ18	2410	1430	380
1900	2020	1965	200	44-Φ18	2510	1480	380
2000	2120	2065	200	48-Φ18	3030	1950	400
2100	2220	2165	200	48-Φ18	3130	2000	400
2200	2320	2265	200	48-Φ18	3230	2050	400
2300	2420	2365	240	48-Φ18	3330	2100	400
2400	2520	2465	240	48-Φ18	3430	2150	400
2500	2620	2565	240	52-Φ18	3530	2200	400
2600	2720	2665	240	52-Φ18	3680	2290	450
2700	2830	2770	280	56-Φ22	3780	2340	450
2800	2930	2870	280	60-Φ22	3880	2390	450
2900	3130	2970	280	60-Φ22	3980	2440	450
3000	3230	3070	280	60-Φ22	4080	2490	450

輕型蝶閥II

輕型自動蝶閥，普遍適用于建材、玻璃、礦山、電力、輕工、造紙等行業的通風、環保工程等管道系統中。對管道中氣體介質按不同控制信號調節流量大小和切斷。

結構特點：

輕型自動蝶閥，采用優質碳素鋼焊接。具有重量輕、結構簡單、流阻損失小、操作靈活、指示方位明確、維護方便、使用壽命長、可任意安裝等優點。配用電子式電動執行器及有關配件，可實現手動、自動無干擾切換。采用電子控制模塊,無須外接伺服放大器,直接接受儀表或計算機輸出4～20mA信號,按輸入信號和電裝位置進行智能調整自動定位。能微機程控、自動控制或中央集中控制，是實現自動化控制操作、調節流量的理想設備。

性能參數：

公稱壓力	介質流速	泄漏率	適用溫度	適用介質
0.05MPa	≤ 25 m/s	≤ 1％	≤ 300℃	空氣、煙氣、粉塵氣體等

外形連接尺寸：

A×B	A1×B1	A2×B2	B	b	n-d	X	Y	E	E1	L
200×200	235×235	260×260	100	4	8-Φ10	2	2	605	455	260
250×250	285×285	310×310	100	6	12-Φ10	3	3	655	480	260
320×250	355×285	380×310	100	6	12-Φ10	3	3	725	525	260
320×320	355×355	380×380	100	6	12-Φ10	3	3	725	525	260
400×320	445×365	480×400	120	8	14-Φ10	4	3	805	555	380
400×400	445×445	480×480	120	8	16-Φ10	4	4	805	555	380
500×320	545×365	580×400	120	8	16-Φ10	5	3	945	635	380
500×400	545×445	580×480	120	8	18-Φ10	5	4	945	635	380
500×500	545×545	580×580	120	8	20-Φ12	5	5	945	635	380
630×320	675×365	710×400	140	8	18-Φ12	6	3	1075	715	380
630×400	675×445	710×480	140	8	20-Φ12	6	4	1075	715	380
630×500	675×545	710×580	140	8	22-Φ12	6	5	1075	715	380
630×630	675×675	710×710	140	8	24-Φ12	6	6	1075	715	380
800×400	845×445	880×480	140	8	22-Φ12	7	4	1245	785	380
800×500	845×545	880×580	140	8	24-Φ12	7	5	1245	785	380
800×630	845×675	880×710	140	8	26-Φ12	7	6	1245	785	380
800×800	845×845	880×880	140	8	28-Φ14	7	7	1245	785	380
1000×400	1055×455	1100×500	160	10	22-Φ14	8	3	1445	885	380
1000×500	1055×555	1100×600	160	10	24-Φ14	8	4	1445	885	380
1000×630	1055×685	1100×730	160	10	26-Φ14	8	5	1445	885	380
1000×800	1055×855	1100×900	160	10	28-Φ14	8	6	1445	885	380
1000×1000	1055×1055	1100×1100	160	10	32-Φ14	8	8	1445	885	380
1250×400	1305×455	1350×500	160	10	26-Φ14	10	3	1695	1035	380
1250×500	1305×555	1350×600	160	10	28-Φ14	10	4	1695	1035	380
1250×630	1305×685	1350×730	160	10	30-Φ14	10	5	1695	1035	380
1250×800	1305×855	1350×900	160	10	32-Φ14	10	6	1695	1035	380
1250×1000	1305×1055	1350×1100	160	10	36-Φ14	10	8	1695	1035	380
1600×630	1655×685	1700×730	200	10	36-Φ14	13	5	2210	1330	380
1600×800	1655×855	1700×900	200	10	38-Φ14	13	6	2210	1330	380
1600×1250	1655×1305	1700×1350	200	10	46-Φ18	13	10	2210	1330	380
2000×800	2065×865	2120×920	200	12	42-Φ18	15	6	3030	1950	380
2000×1000	2065×1065	2120×1120	200	12	46-Φ18	15	8	3030	1950	400
2000×1250	2065×1315	2120×1370	200	12	50-Φ18	15	10	3030	1950	400
2000×1600	2065×1665	2120×1720	200	12	56-Φ18	15	13	3030	1950	400
