EF-C腭式閘門
丁寶勤 13906276368(技術)
電話：0513-88400999 傳真：0513-88400998 郵箱：[email protected]
腭式閘門適用于堆比重＜=2．5t／m3的各類礦石、煤炭、焦炭、灰渣化工產品等散狀物料，廣泛應用于建材、冶金、化工、玻璃等行業的倉底卸料。
結構特點：
腭式閘門采用優質碳鋼焊接成形，結構DuTe，運用靈活可靠，無卡阻現象。配用不同的傳動裝置能滿足不同的工況需要。電動腭式閘門采用帶有超載保護裝置的電動推桿，可避免燒壞電機，可以遠距離操縱或程序控制，往復行程可以精確調節位置自鎖。電液動腭式閘門采用電液推桿，全液壓傳動，推拉力均可實現無級調速。氣動腭式閘門采用氣動推桿，通過配件組合可以遠距離操縱或現場控制。SEF為手動，DEF為電動，Y為電液動，QEF為氣動。
性能參數：
適用溫度 | 堆集比重 | 適用介質 |
≤300℃ | ≤2.5t/m3 | 固體晶粒、煤炭、焦炭、灰渣、化工產品及各類礦石 |
傳動裝置參數：
規格 | 200 | 300∽400 | 500∽600 | 700∽800 | 900∽1000 |
閘門適合負荷（Kg） | 89 | 185∽240 | 470∽770 | 1130∽1720 | 2110∽2950 |
電動推桿
| DTⅠA300M | DTⅠA500M | DTⅠA700M | DTⅠA1000M | DTⅡA1600M |
電液動推桿 | DYT300 | DYT450 | DYT700 | DYT1000 | DYT1500 |
氣動推桿 | 10A-5VCA80B | 10A-5VCA100B | 10A-5VCA125B | 10A-5VCA160B | 10A-2-5VCA200B |

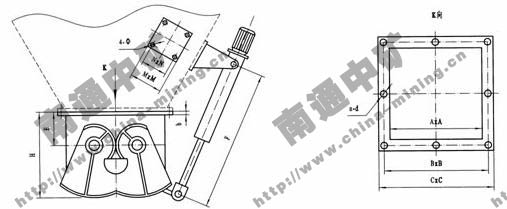

EF-C外形圖：
EF-C外形連接尺寸：
A×A | B×B | C×C | b | E | F | n-d | H | N | M | Φ |
200×200 | 245×245 | 280×280 | 6 | 90 | 350 | 8-Φ12 | 280 | 260 | 320 | 26 |
300×300 | 355×355 | 400×400 | 8 | 100 | 400 | 12-Φ12 | 300 | 260 | 320 | 26 |
400×400 | 455×455 | 500×500 | 8 | 120 | 460 | 16-Φ14 | 360 | 260 | 320 | 26 |
500×500 | 555×555 | 600×600 | 10 | 150 | 510 | 20-Φ14 | 480 | 260 | 320 | 26 |
600×600 | 655×655 | 700×700 | 10 | 180 | 560 | 20-Φ14 | 600 | 260 | 320 | 26 |
700×700 | 755×755 | 800×800 | 12 | 220 | 610 | 20-Φ14 | 660 | 420 | 360 | 32 |
800×800 | 855×855 | 900×900 | 12 | 240 | 660 | 24-Φ14 | 760 | 420 | 360 | 32 |
900×900 | 955×955 | 1000×1000 | 14 | 280 | 720 | 24-Φ14 | 900 | 420 | 360 | 32 |
1000×1000 | 1070×1070 | 1130×1130 | 14 | 350 | 880 | 28-Φ18 | 1040 | 420 | 360 | 32 |
工作原理：
鄂式閘門由本體、扇形閘板、軸、齒輪、密封副，執行機構等部件構成。手動或執行機構推動搖桿，使齒輪帶動扇形閘板沿軸心旋轉，使兩個扇形閘板向兩邊開啟，物料隨即下落，待接料裝置滿載后，由執行機構帶動搖桿，使扇形閘板復位，關閉截?cái)嘞侣涞奈锪稀?/p>
使用說明：
? 安裝時請注意閘門本體上標明介質流向，兩法蘭連接時必須加密封墊片，然后均勻鎖緊螺栓。
? 運行時請辨清扇形閘板開關方向。執行機構請正確接線。
? 安裝時請定期給各傳動部位加潤滑油。
