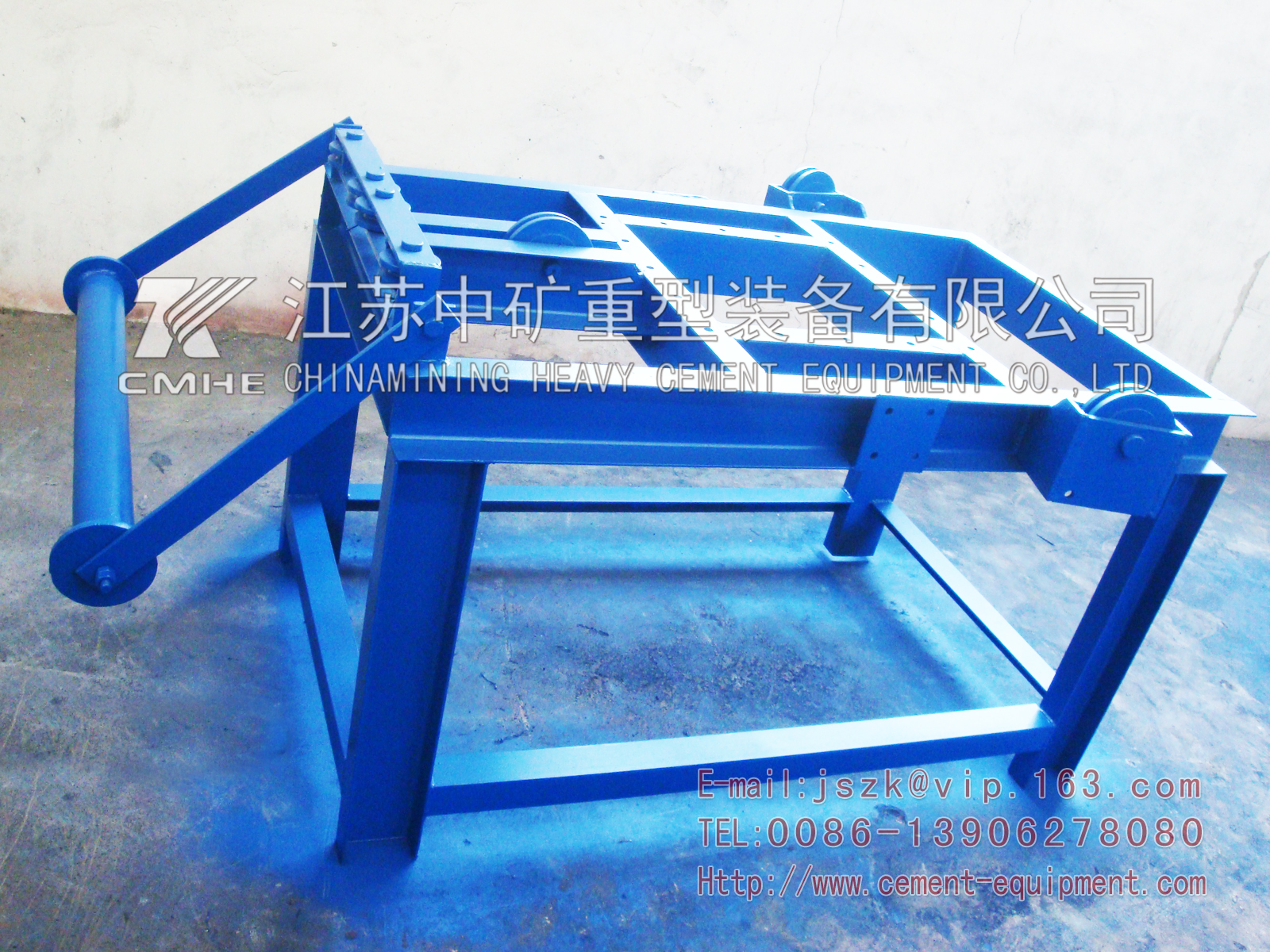

SZT300/SZT300-Ⅰ/SZT300-Ⅱ熟料散裝機
丁寶勤 13906276368(技術)
電話：0513-88400999 傳真：0513-88400998 郵箱：[email protected]
一、概述
熟料散裝機是從庫內將熟料（<=50mm）自動輸送到熟料散裝車船的設備。庫底水泥熟料散裝設備主要由手動棒閥，電動扇形閥，卷揚裝置，伸縮卸料裝置、收塵軟管，電容式限位開關，電控系統等部分組成。
二、技術參數表
| 技術參數 |
輸送物料 | 水泥熟料或類似塊狀物料 |
物料容重 | 熟料1.45t/m3 |
物料溫度 | <=80℃ |
物料粒度 | <=50(mm) |
裝車能力 | 200t/h |
卸料頭伸縮距離 | 根據用戶要求定制 |
手動棒閥 | 410x410mm |
電動扇形閥 | 700x700mm |
氣動棒閥 | 700x700mm |
卷揚機 | 8m/min 20KN 3KW |
電容式限位開關 | VEGACAP11探頭長度400mm |
裝機功率 | 3.75Kw/5.2Kw |
注：該水泥散裝機可以通過改變材質來滿足用戶物料溫度，物料粒度的要求。
三、水泥散裝機工作原理
當運輸工具進入裝料位置后，打開棒閥相應的棒條數量。按住控制柜的“下降鈕”，下料頭到位后會自動斷開升降電機電源，按“裝車鈕”進入卸料狀態，輔助配套設備會相應開始工作，卸料產生的灰塵通過進料斗，由伸縮收塵軟管進入收塵器凈化，當下料頭的物料裝滿時，下料頭邊上升，邊報警，上升距離要在卸料前設置，若上升距1米，則將時間繼電器的時間調為T=I/V。在上升過程中裝料始終在進行，當下料頭滿時，再重復上述動作，到達料滿位置后，按停車鈕，使電振機反制動，或關閉扇形閥下料停止工作。停車后可按上升按鈕讓下料斗離開物料一定距離，確保運輸工具移位，再對準第二個卸料工位。直到整個料倉裝滿為止。
物料種類 | 熟料 | 物料容重 | Y=1．25t／m3 | |||||
物料溫度 | ≤90℃ | 物料粒度 | ≤150mm | |||||
裝車能力 | 220t／h | 散裝頭伸縮距離 | 4400mm | |||||
振動給料機 | 型號 | DZG1103# | ||||||
功率 | 2X1.lKW | |||||||
額定電壓 | 4．7A | |||||||
額定電流 | 5000N | |||||||
卷揚機 | 型號 | CD12—18D | ||||||
起升速度 | 8m／min | |||||||
額定起重量 | 20000N | |||||||
額定電壓 | 380V | |||||||
功率 | 3kw | |||||||
電容式物位開關 | 型號 | FTC131 | 壓力上限 | 10bar | ||||
電壓 | 20VAC | |||||||
探頭規格 | Φ25 X400 | 溫度 | -20～80℃ | |||||
|
| 靜載荷 | 動載荷 |
F1 | 垂直方向 | 3.72KN | ±0.110kN |
水平方向 |
| ±0.120kN | |
F2 | 垂直方向 | 6.36KN | ±0.110kN |
水平方向 |
| ±0.120kN | |
F3 | 垂直方向 | 7.2KN | ±2.0kN |
水平方向 |
|
| |
F4 | 垂直方向 | 7.8KN | ±2.0kN |
水平方向 |
|
| |
F5 | 垂直方向 | ±3.0KN | ±0.75kN |
水平方向 |
|
|
