MF生料均化庫
丁寶勤 13906276368(技術)
電話：0513-88400999 傳真：0513-88400998 郵箱：[email protected]
產品概述
MF生料均化庫采用分配器和六根斜槽呈輻射狀卸入庫內，基本形成水平料層，庫底是錐形，略向中心頃斜，中部有一中心混合室，中心室與庫壁之間的庫底分為6－14個充氣區，每區設3條充氣斜槽和1個卸料孔。卸料時向兩相對區輪流充氣，在卸料口上方出現多股漏斗凹陷，漏斗沿直徑排成一列，隨充氣的交換而旋轉角度，這樣不但產生重力混合，而且生料從庫底卸入中心室后，中心室底部連續充氣，使生料又獲一次均化，由于這種庫的均化原理是以料流漏斗重力混合為主要手段，所以電耗極省，能耗僅為0.432－0.576kwh/t，均化值可達7－10，該系統具有高效節能，基建投資低和操作管理簡便等優點。
技術參數表

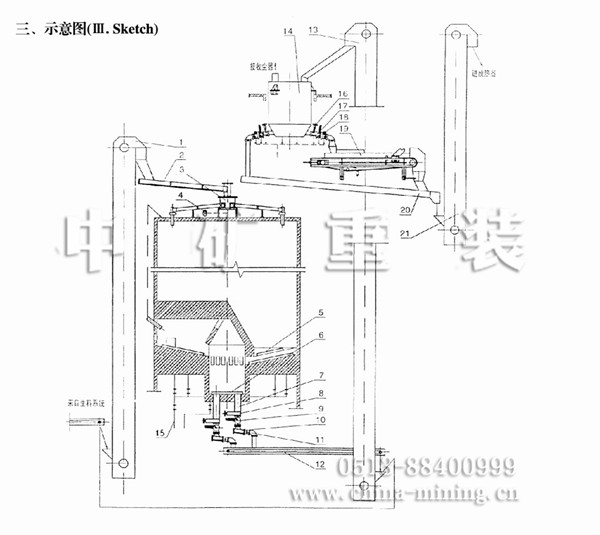

序號 | 名稱 | 規格 | 數量 | 備注 |
1 | 提升機 |
|
| 工藝定 |
2 | 空氣輸送斜槽 |
|
| 工藝定 |
3 | 庫頂分料器 | Φ1250mm | 1臺 | 工藝定 |
4 | 風機 | 13m3/min 19.6kPa | 1臺 |
|
5 | 外充氣槽系統 |
| 1套 | 工藝定 |
6 | 中心室充氣槽系統 |
| 1套 | 工藝定 |
7 | 出料口 | 200mm | 2套 |
|
8 | 閘板截流閥 | 310×310mm | 2臺 |
|
9 | 氣動回轉閥 | 200mm | 2臺 |
|
10 | 排料槽 | 315mm | 2臺 |
|
11 | 電動流量控制閥 | Φ250mm | 2臺 |
|
12 | 鏈運機 |
|
| 工藝定 |
13 | 提升機 |
|
| 工藝定 |
14 | 計量倉 | Φ4000mm | 1套 |
|
15 | 庫底管道系統 |
| 1套 | 工藝定 |
16 | 充氣式螺旋閘門 | B300 | 2臺 |
|
17 | 氣動開關閥 | B300 | 2臺 |
|
18 | 電動流量閥 | B300 | 2臺 |
|
19 | 密閉式生料計量喂料機 | DEM－F1000×3200 | 1臺 |
|
20 | 空氣輸送斜槽 |
|
| 工藝定 |
21 | 提升機 |
|
| 工藝定 |
