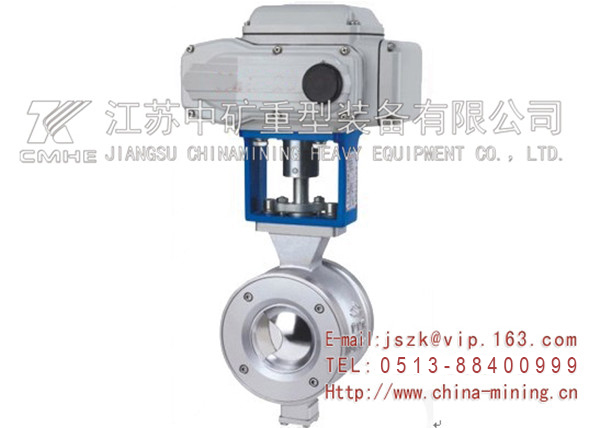

ZAJV電子式電動V型調節球閥，配用LKR系列電動執行機構，無需另配伺服放大器，有輸入控制信號（4-20mADC或1-5ADC）及單相電源即可控制運轉，實現對壓力、流量、溫度、液位等參數的調節。閥芯上開有V型切口，與硬密封閥座相對轉動產生剪切力，可將纖維切斷，防止卡死。電動V型調節球閥具有流通能力，調節精度高，可調比大，密封性好，重量輕等特點。電動V型調節球閥適用于除小口徑，角型、三通連接外的大部分場合，是替代進口產品的理想產品，特別適用于泥漿和含有纖維性介質，以及含有微小固體懸浮物介質的調節。廣泛應用于造紙業、制糖、石油、化工、冶金等行業的工業過程自動控制系統中。
四、V形球閥規格參數表：
|
公稱通徑DN |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
|
流量系數（Kv） |
25 |
40 |
63 |
100 |
160 |
250 |
350 |
680 |
990 |
1600 |
2500 |
4000 |
|
|
動作范圍 |
0-90° |
||||||||||||
|
允許壓差△P |
小于公稱壓力（1.6MPa） |
||||||||||||
|
泄漏量Q |
按API598標準測試 無泄漏 |
||||||||||||
|
環境溫度℃ |
-20~60℃ |
||||||||||||
|
基本誤差 |
±2% |
||||||||||||
|
回差 |
±2% |
||||||||||||
|
死區 |
1% |
||||||||||||
|
可調范圍 |
250:1 |
||||||||||||
|
配用執行機構 |
PSQ101, 3810RSA-05 LKR-05~10 |
PSQ201 381RSC-30 LKR-20～30 |
PSQ301 3810RSC-50 LKR-40 |
PSQ701 LKR-60 |
|||||||||

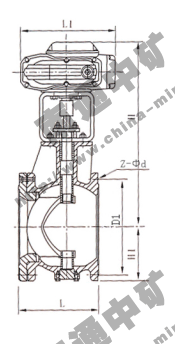

五、ZAJV電子式電動V型調節閥外形尺寸
|
公稱通徑DN |
L |
LKR |
H1 |
D1 |
Z-ød |
|
|
1.6\2.5\4.0 |
H |
L1 |
1.6MPa |
|||
|
25 |
102 |
277 |
208 |
60 |
85 |
4-14 |
|
32 |
102 |
295 |
208 |
65 |
100 |
4-18 |
|
40 |
114 |
305 |
208 |
75 |
110 |
4-18 |
|
50 |
124 |
364 |
208 |
95 |
125 |
4-18 |
|
65 |
143 |
379 |
208 |
105 |
145 |
4-18 |
|
80 |
165 |
389 |
256 |
120 |
160 |
8-18 |
|
100 |
194 |
402 |
256 |
140 |
180 |
8-18 |
|
125 |
213 |
426 |
256 |
165 |
210 |
8-18 |
|
150 |
229 |
445 |
256 |
185 |
240 |
8-23 |
|
200 |
243 |
465 |
256 |
205 |
295 |
12-23 |
|
250 |
297 |
610 |
346 |
240 |
355 |
12-25 |
|
300 |
338 |
660 |
346 |
290 |
410 |
12-25 |
六、型號編制說明
|
Z |
A |
J |
V |
9 |
11 |
F |
16 |
P |
G |
|
自控 閥門 |
執行機 構類型 |
位移 特征 |
閥門 代號 |
傳動 形式 |
連接 形式 |
密封面 材料 |
公稱 壓力 |
閥體 材質 |
溫度類型 |
|
|
D：表示 PS系列 |
J：表示 角行程 |
Q：表示 球閥 |
9：表示電動 |
41：表示 法蘭 |
F：表示 四氟乙烯 |
16：表示 1.6MPa |
C：表示 碳鋼 |
G：表示中溫型 常溫省略 |
|
|
R：表示 3810系列 |
|
D：表示 碟閥 |
6：表示氣動 |
11：表示 絲扣 |
H：表示 金屬硬密封 |
25：表示 2.5MPa |
P：表示 不銹鋼 |
|
|
|
A：表示 LKR系列 |
|
V：表示 V形球閥 |
|
71：表示 對夾式 |
|
40：表示 4.0Mpa |
|
|
|
|
|
|
|
|
|
|
64：表示 6.4MPa |
|
|
七、訂貨須知
1.產品型號與名稱 6.額定流量系數
2.公稱通徑DN(mm) 7.介質種類和溫度范圍
3.公稱壓力 8.閥前后壓力(壓差)
4.流量特性 9.電源電壓和控制信號
5.閥體材質 10.其它特殊要求
