電動軌道球閥

        ZSLQO/ZDSQO系列電動軌道球閥是綜合了閘閥、球閥、截止閥、旋塞閥的優點，實現了機械楔緊式關閉特性。

        電動軌道球閥的特點：

1、開、關無磨損：球體偏離閥座后在轉動，消除了密封的磨損，解決了傳統球閥閥座和球體的磨損問題。
2、低扭矩操作：因閥座、球體無磨損，故閥桿轉動輕松容易，無需配備齒輪箱等增大扭矩的機構。
3、單閥座設計：閥門的靜態單閥座設置保障了流體介質的雙向零泄漏，避免了雙閥座閥門內腔壓力升高的問題。
4、 抗磨球體硬密封面：閥芯球體堆焊了一層硬質拋光密封面，能滿足在非?？量虉?chǎng)合下的密封性。
5、 自清洗：當閥芯球體傾離閥座時，流體沿密封面360°流動就可將雜質沖洗干凈。
6、 流動特性：全通的標準通徑，無壓力損失，增強了系統效率，并使腐蝕降到很低。
7、  長壽命：由于啟閉無磨損、低扭矩，所以故障效率低壽命長。
電動軌道球閥由于具備了以上特點，所以電動軌道球閥適應于石油、天然氣的放空與排污；流體管線上的緊急關斷和旁通；流量?jī)x表或機泵進出口的隔離；需零泄漏或頻繁操作等諸多場合下正常工作。

 工作原理與結構類型

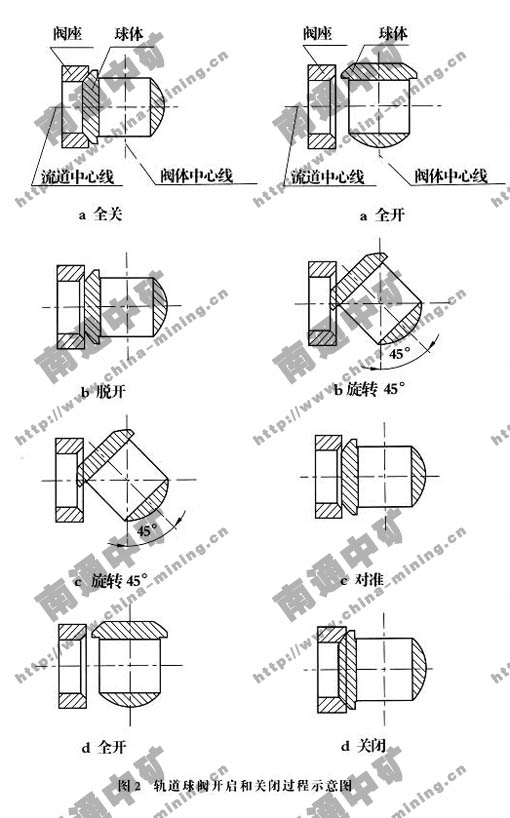

1、電動軌道球閥的開啟
       在關閉的狀態下，當執行機構帶動閥桿向上運動，其閥桿底部的角形平面使球體密封面傾離閥座，閥桿繼續提升并與閥桿螺旋槽內的導銷相互作用，使球體開始無摩擦旋轉90°直至閥桿提升位置，球體通孔對準閥門通道。
2、 電動軌道球閥的關閉
       關閉時，當執行機構帶動閥桿向下運動，閥桿下移，并使球體開始旋轉，閥桿繼續下移，閥桿受到嵌于螺旋槽內的導向銷作用，使閥桿和球體同時旋轉90°，快要關閉時，球體已在與閥座無接觸的情況下旋轉90°，閥桿繼續下移 ，球體擺動，并受機械楔緊施壓壓緊在閥座上，使閥座密封面產生彈性變形，與球體密封面緊密配合，從而保證安全、可靠的零泄漏。
3、  電動軌道球閥的機構示意
4、  電動軌道球閥的類型
       電動軌道球閥主要分為ZSLQO型氣動活塞式軌道球閥和ZDSQO型電動式軌道球閥。

主要零件材料

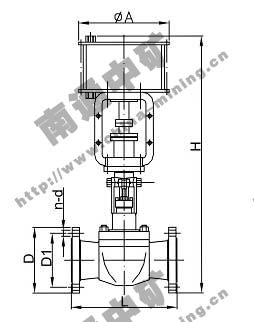

ZSLQO型氣動活塞式軌道球閥外形尺寸

注：本表所有數據都以PN16為依倨

如有特殊要求請?jiān)谟嗀洉r(shí)提出

ZDSQO型電動軌道球閥外形尺寸及重量

注：本表所有數據都以PN16為依倨

如有特殊要求請?jiān)谟嗀洉r(shí)提出
